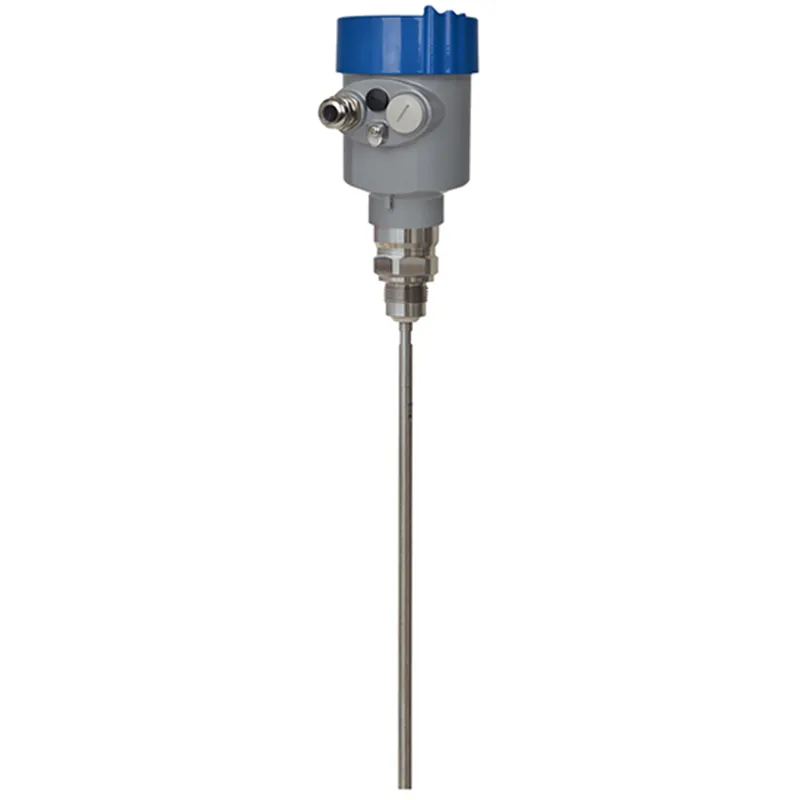

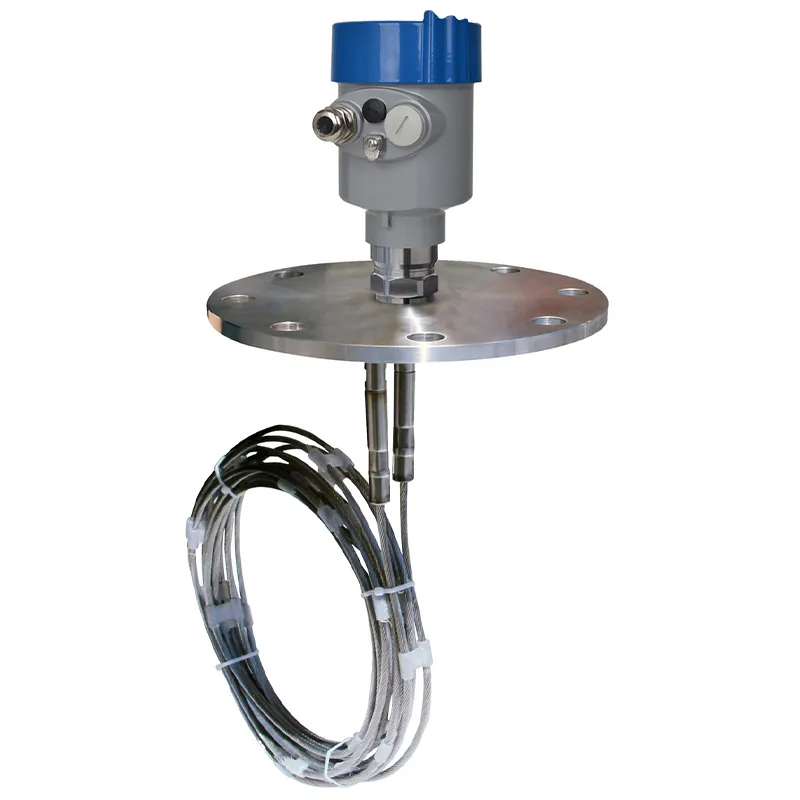

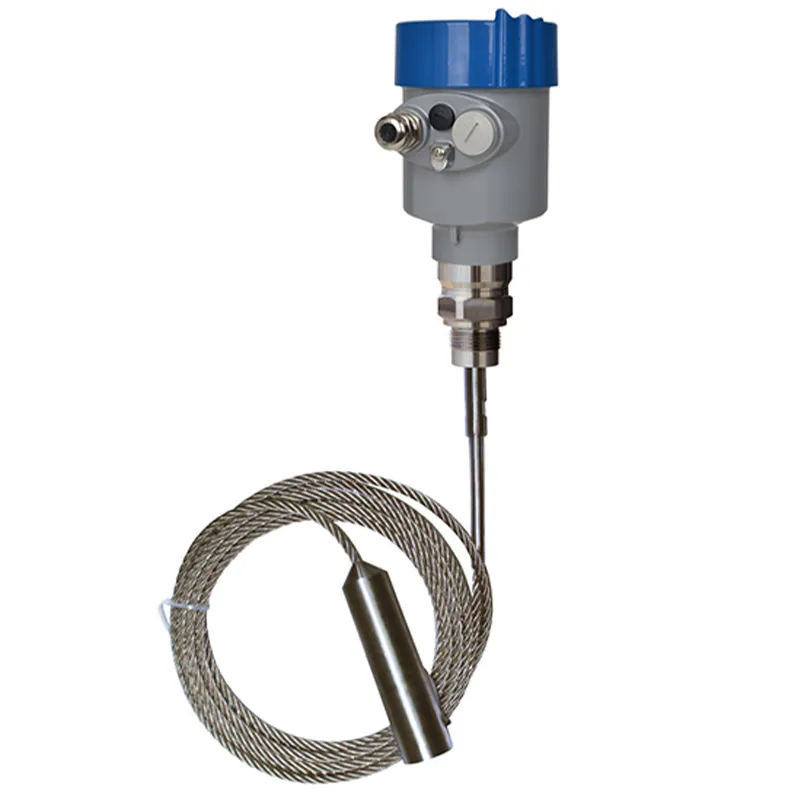

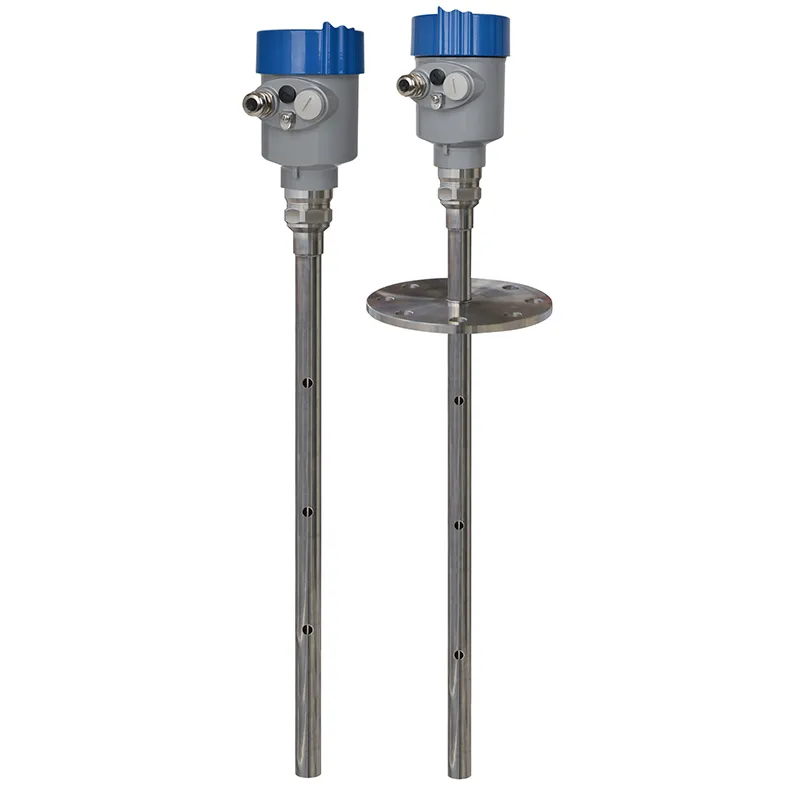

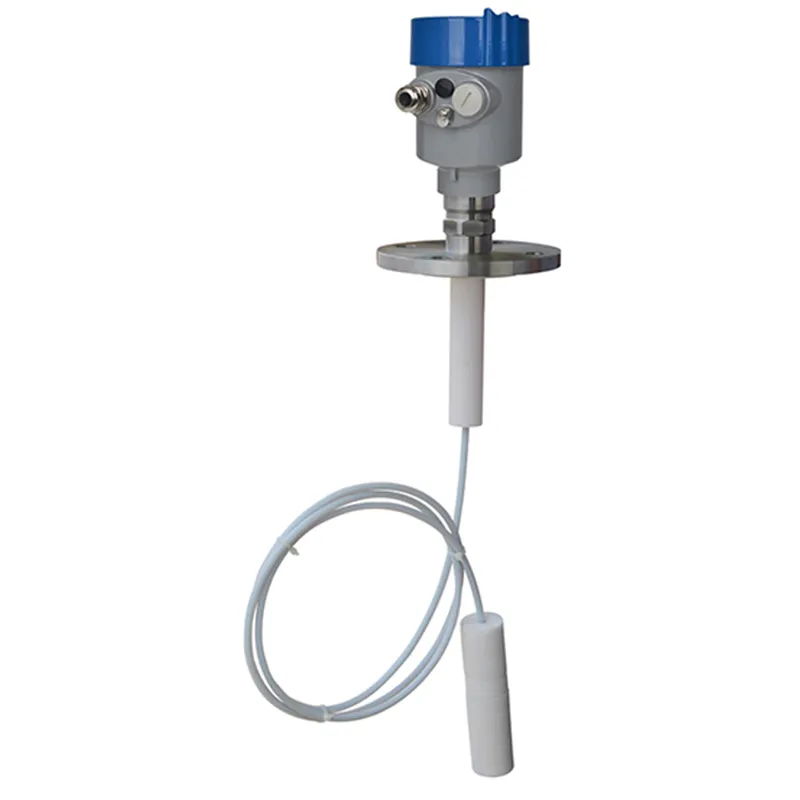

Волноводный радарный уровнемер

Принцип измерения Волнововодный радарный уровнемер излучает высокочастотные микроволновые импульсы, которые распространяются вдоль детекторного узла (стального троса или стержня). При столкновении с измеряемой средой происходит резкое изменение диэлектрической проницаемости, что приводит к отр...

Отправить заявку



Описание

маркер

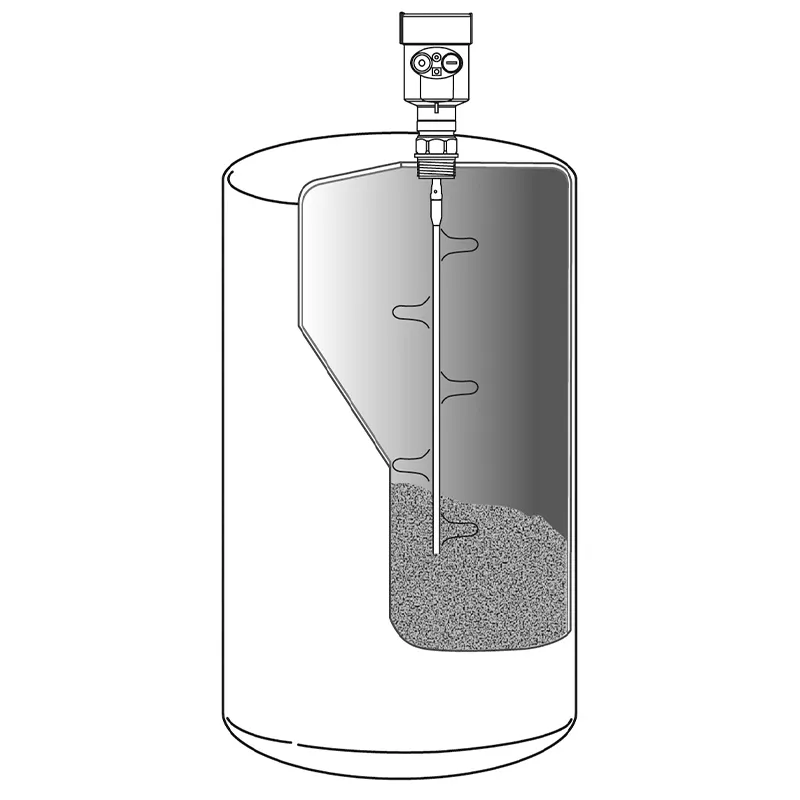

Принцип измерения

Волнововодный радарный уровнемер излучает высокочастотные микроволновые импульсы, которые распространяются вдоль детекторного узла (стального троса или стержня). При столкновении с измеряемой средой происходит резкое изменение диэлектрической проницаемости, что приводит к отражению, и часть энергии импульса отражается обратно. Временной интервал между переданным и отраженным импульсами пропорционален расстоянию до измеряемой среды.

Особенности продукта

Благодаря передовому микропроцессору и уникальной технологии обработки эхо-сигналов choDiscovery волноводный радарный уровнемер серии 60X может применяться в самых разных сложных условиях эксплуатации.

Разнообразие вариантов технологического присоединения и типов компонентов обнаружения делает волноводный радарный уровнемер серии 60X подходящим для широкого спектра сложных условий эксплуатации и областей применения, таких как высокие температуры, высокое давление и среды с низкой диэлектрической проницаемостью.

Благодаря импульсному режиму работы волноводный радарный уровнемер имеет чрезвычайно низкую мощность излучения и может устанавливаться в различных металлических и неметаллических емкостях.

Описание

Волноводный радарный уровнемер — это измерительный прибор, работающий по принципу распространения во времени. Радарные волны распространяются со скоростью света, и это время прохождения может быть преобразовано в сигнал уровня с помощью электроники. Зонд излучает высокочастотный импульс, который распространяется по кабельному или стержневому зонду. Когда импульс достигает поверхности материала, он отражается и принимается приёмником внутри прибора, который преобразует сигнал расстояния в сигнал уровня.

Отражённый импульсный сигнал проходит по кабельному или стержневому зонду к электронике прибора. Микропроцессор обрабатывает сигнал и идентифицирует эхо, генерируемое микроволновым импульсом на поверхности материала. Точная идентификация эхо-сигнала выполняется программным обеспечением импульса. Расстояние D от поверхности материала пропорционально времени распространения импульса T:

D = C × T/2,

где C — скорость света.

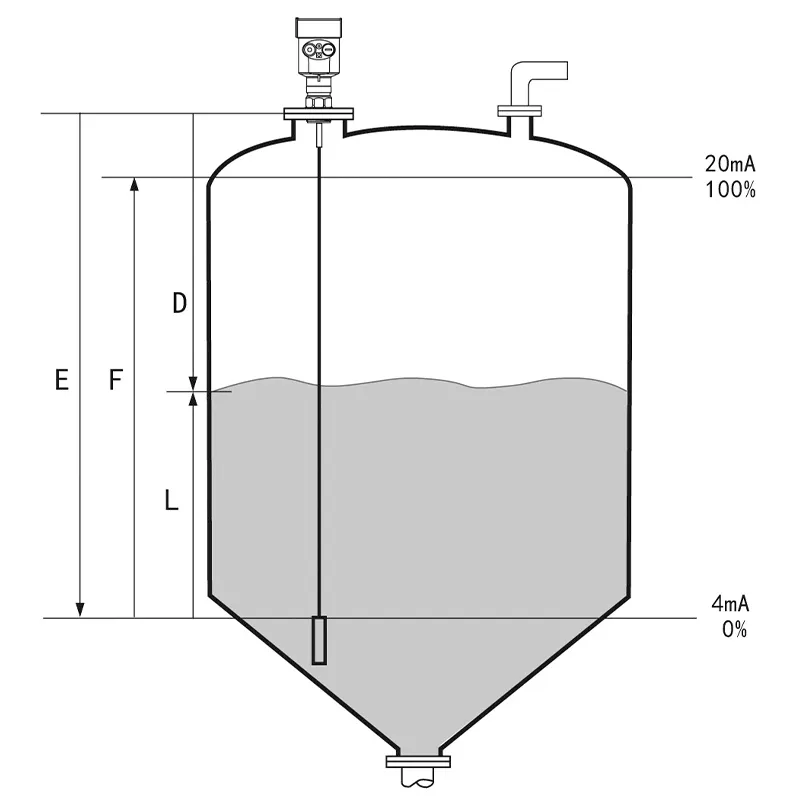

Поскольку расстояние E до пустого резервуара известно, уровень L определяется по формуле:

L = E - D.

Настройка прибора осуществляется путем ввода высоты пустого резервуара E (= нулевая точка), высоты полного резервуара F (= полная шкала) и некоторых параметров приложения. Параметры приложения автоматически адаптируют прибор к условиям измерения, обеспечивая выходной сигнал 4–20 мА.

Диапазон измерения

Описание:

H — Диапазон измерения

L — Расстояние до пустого резервуара

B — Верхняя слепая зона

E — Минимальное расстояние от зонда до стенки резервуара

Верхняя слепая зона — это минимальное расстояние между самой высокой поверхностью материала и точкой отсчета измерения.

Нижняя слепая зона — это расстояние вблизи нижней части кабеля, где точное измерение невозможно.

Расстояние между верхней и нижней слепыми зонами ограничено.

Примечание:

Надёжное измерение уровня в резервуаре возможно только при наличии материала между верхней и нижней слепыми зонами.

JCRD801

Типичные области применения: различные коррозионные жидкости. Диапазон измерения: 10 м

Диапазон частот: от 500 МГц до 1,8 ГГц

Погрешность: ±3 мм

Температура среды: от -40°C до 250°C

Давление процесса: от -0,1 МПа до 4,0 МПа

Технологическое присоединение: фланец (опционально)

Степень защиты: IP67

Степень взрывозащиты: Exia II CT6 (опционально)

Выходной сигнал: 4-20 мА/HART (двух-/четырехпроводной); RS485/Modbus...

JCRD802

Типичные области применения: без перемешивания жидкостей.
Диапазон измерения: 6 м
Диапазон частот: от 500 МГц до 1,8 ГГц
Погрешность: ±3 мм
Температура среды: от -40 °C до 250 °C
Давление процесса: от -0,1 до 4,0 МПа
Технологическое присоединение: резьбовое, фланцевое (опционально)
Степень защиты: IP67
Степень взрывозащиты: Exia II CT6 (опционально)
Выходной сигнал: 4-20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus

JCRD803

Типичные области применения: твердые порошки. Диапазон измерения: 30 м.

Диапазон частот: от 500 МГц до 1,8 ГГц.

Погрешность: ±3 мм.

Температура среды: от -40°C до 150°C.

Давление процесса: от -0,1 МПа до 4,0 МПа.

Технологическое присоединение: фланец (опционально).

Степень защиты: IP67.

Степень взрывозащиты: Exia II CT6 (опционально).

Выходной сигнал: 4-20 мА/HART (двух-/четырехпроводной); RS485/Modbus...

JCRD804

Типичные области применения: жидкости, особенно с низкой диэлектрической проницаемостью и жидкости с перемешиванием.

Диапазон измерения: 6 м

Диапазон частот: от 500 МГц до 1,8 ГГц

Погрешность: ±3 мм

Температура среды: от -40°C до 250°C

Давление процесса: от -0,1 МПа до 4,0 МПа

Технологическое присоединение: фланец (опционально)

Степень защиты: IP67

Степень взрывозащиты: Exia II CT6 (опционально)

Выходной сигнал: 4-20 мА/HART (двух-/четырехпроводной); RS485/Modbus.

JCRD805

Типичные области применения: жидкости, особенно при высоких температурах и давлении.

Диапазон измерения: 15 метров.

Диапазон частот: от 500 МГц до 1,8 ГГц.

Точность измерения: ±3 мм.

Температура среды: от -40 °C до 500 °C.

Давление процесса: от -0,1 МПа до 4,0 МПа.

Технологическое присоединение: фланец (опционально).

Степень защиты: IP67.

Класс взрывозащиты: Exia II CT6 (опционально). Выходной сигнал: 4-20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus.

JCRD808

Типичные области применения: твердые вещества, пыль

Диапазон измерения: 30 м

Диапазон частот: от 500 МГц до 1,8 ГГц

Точность измерения: ±3 мм

Температура среды: от -40°C до 400°C

Давление процесса: от -0,1 МПа до 4,0 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Степень взрывозащиты: Exia II CT6 (опционально)

Выходной сигнал: 4...20 мА/HART (двухпроводной/четырехпроводной)

Размеры корпуса (единицы измерения: мм)

Корпуса радарных уровнемеров доступны в двух вариантах: из литого алюминия и из нержавеющей стали. Возможна разработка индивидуальных конструкций с учетом требований заказчика и условий эксплуатации.
