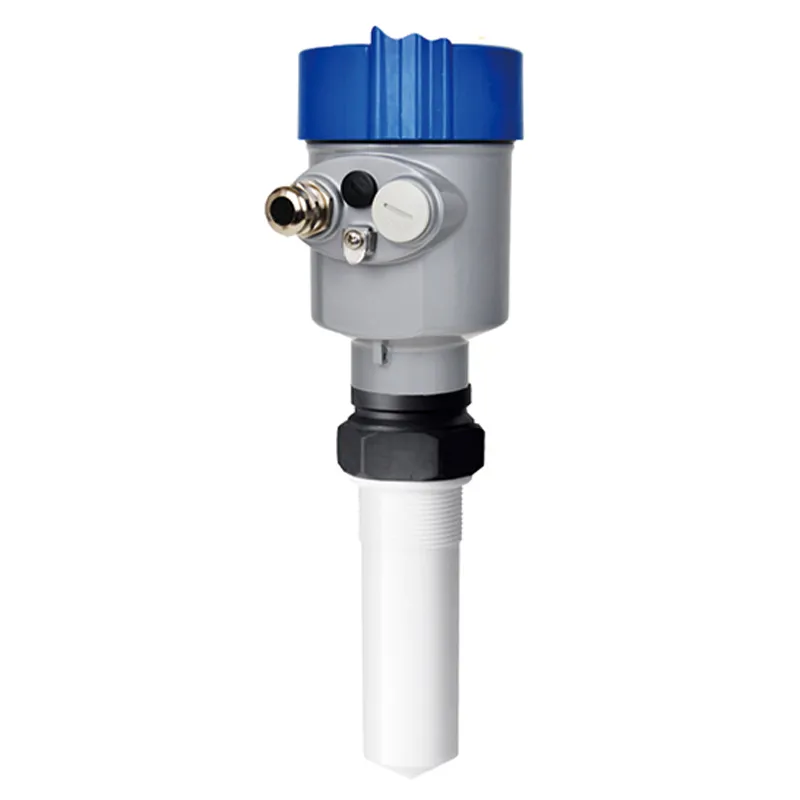

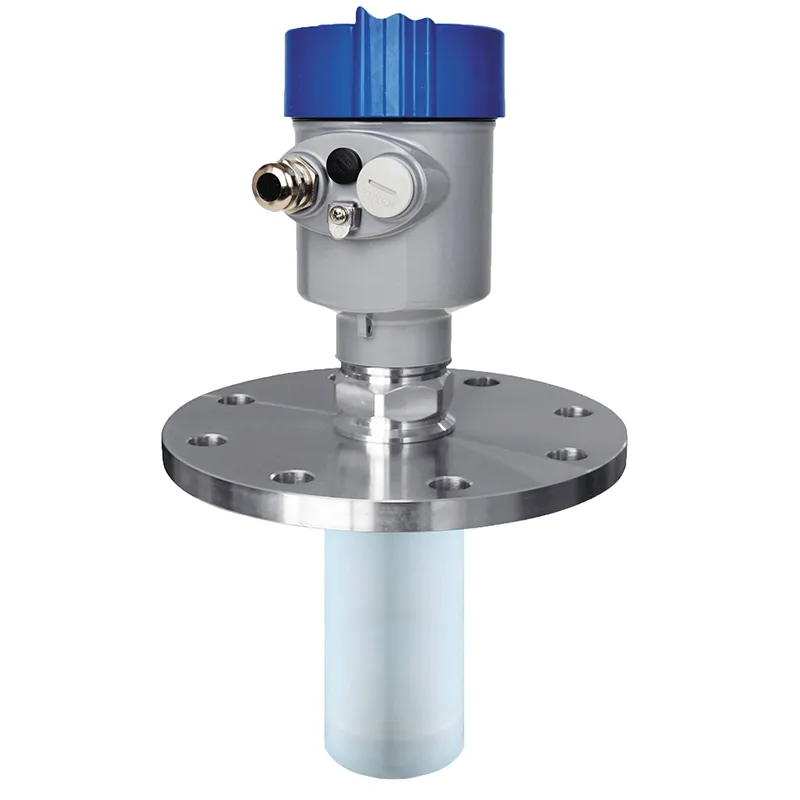

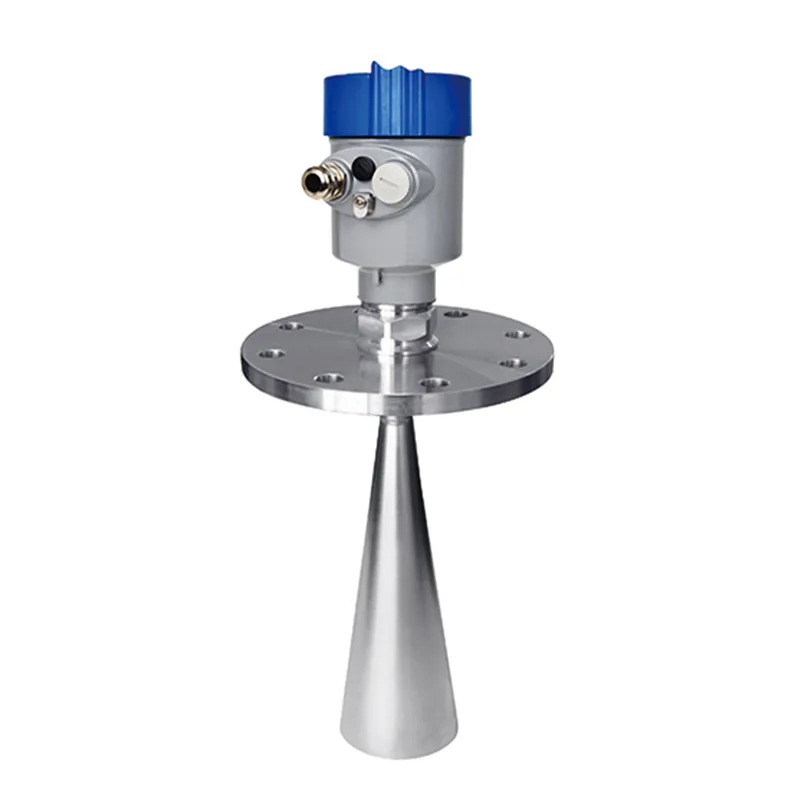

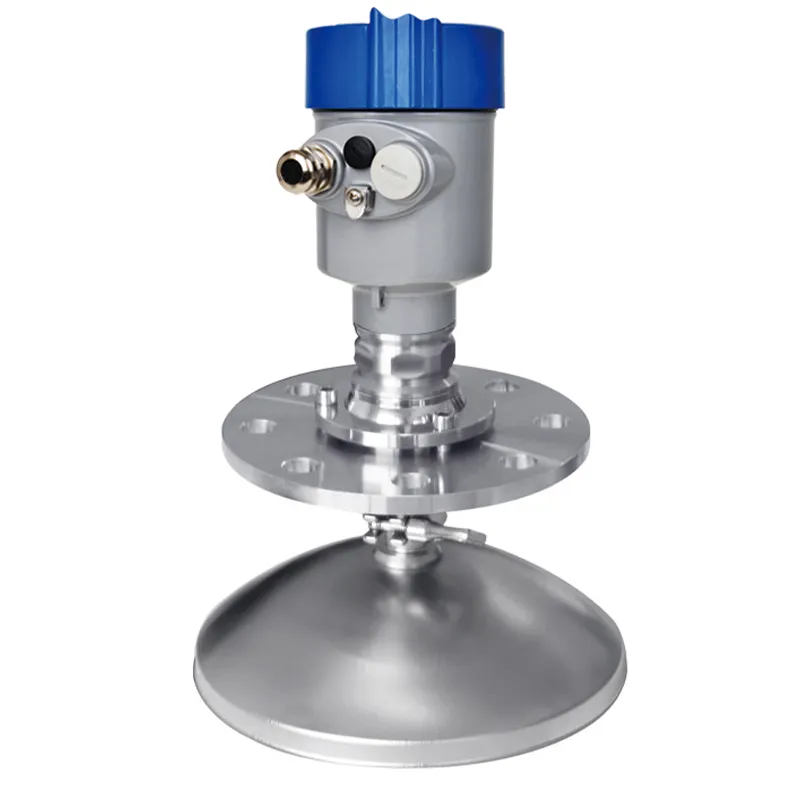

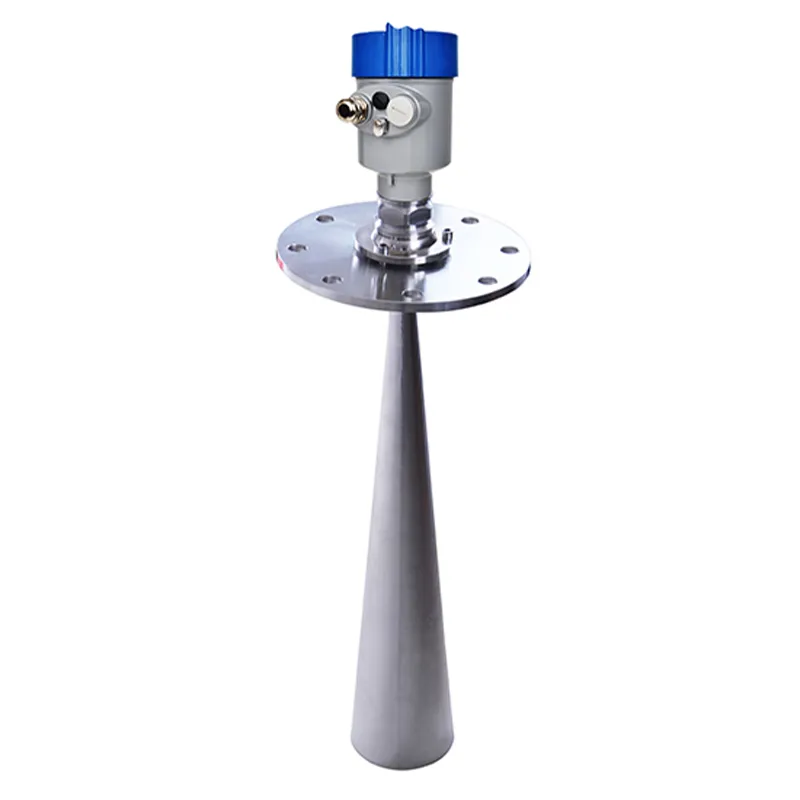

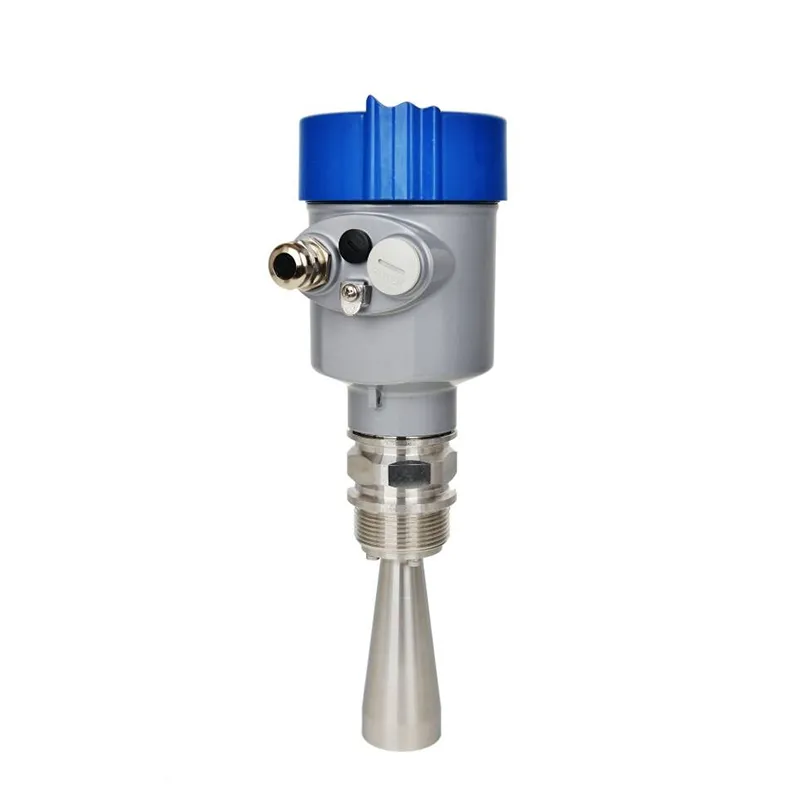

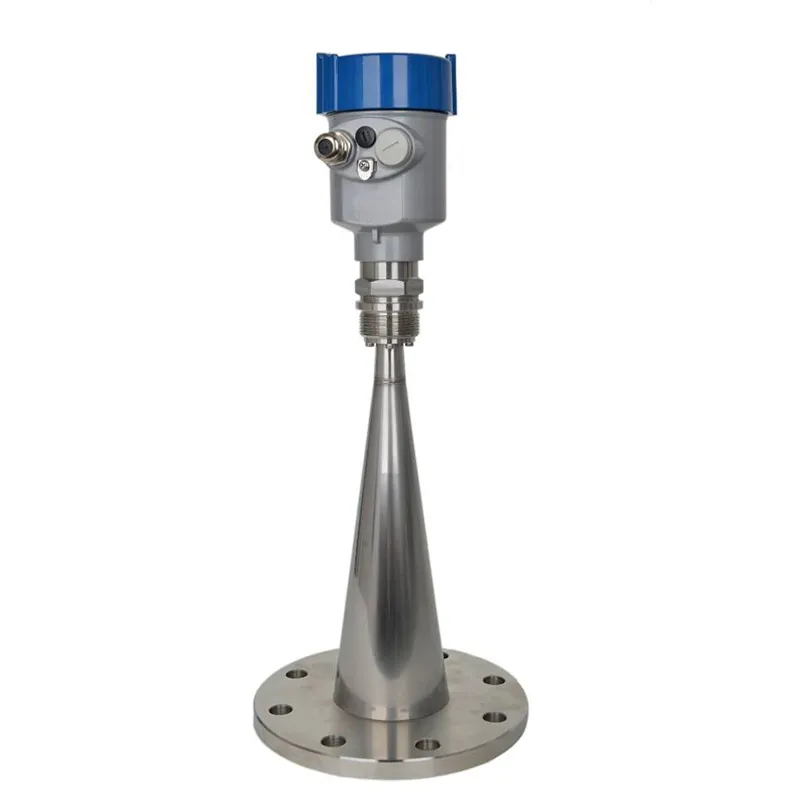

Высокочастотный радарный уровнемер 26G

Обзор продукта Радар серии 90X – это высокочастотный радарный уровнемер 26G с максимальным диапазоном измерения 80 метров. Антенна была дополнительно оптимизирована, а новый, быстродействующий микропроцессор обеспечивает более быстрый анализ и обработку сигнала, что делает прибор пригодн...

Отправить заявку



Описание

маркер

Обзор продукта

Радар серии 90X — это высокочастотный радарный уровнемер 26G с максимальным диапазоном измерения 80 метров. Антенна была дополнительно оптимизирована, а новый, быстродействующий микропроцессор обеспечивает более быстрый анализ и обработку сигнала, что делает прибор пригодным для сложных условий измерения, таких как реакторы и силосы.

Принцип работы

Антенна радарного уровня излучает узкий микроволновый импульс, который передается вниз через антенну. После контакта с поверхностью измеряемой среды микроволны отражаются и принимаются антенной системой, которая передает сигнал в электронную схему для автоматического преобразования в сигнал уровня. (Благодаря чрезвычайно высокой скорости распространения микроволн электромагнитная волна достигает цели и возвращается к приемнику практически мгновенно.)

Характеристики радарного уровня 26G:

Небольшой размер антенны обеспечивает простоту установки; бесконтактный радар, не подвержен износу и не загрязняет окружающую среду.
Практически не подвержен коррозии и образованию пены; практически не подвержен влиянию атмосферного водяного пара, температуры и колебаний давления.
Высокая запыленность среды практически не влияет на работу высокочастотного уровнемера.
Более короткая длина волны обеспечивает лучшее отражение от наклонных твердых поверхностей.
Узкий угол луча и концентрированная энергия улучшают эхо-сигнал, помогая избежать помех.
Уменьшенная слепая зона обеспечивает превосходные результаты измерений даже в небольших резервуарах.
Высокое отношение сигнал/шум обеспечивает оптимальную производительность даже в условиях колебаний уровня.
Высокая частота делает его отличным выбором для измерения уровня сыпучих материалов и сред с низкой диэлектрической проницаемостью.

Описание схемы

A: Настройка диапазона

B: Регулировка нижнего предела (4 мА)

C: Регулировка верхнего предела (20 мА)

D: Настройка слепой зоны

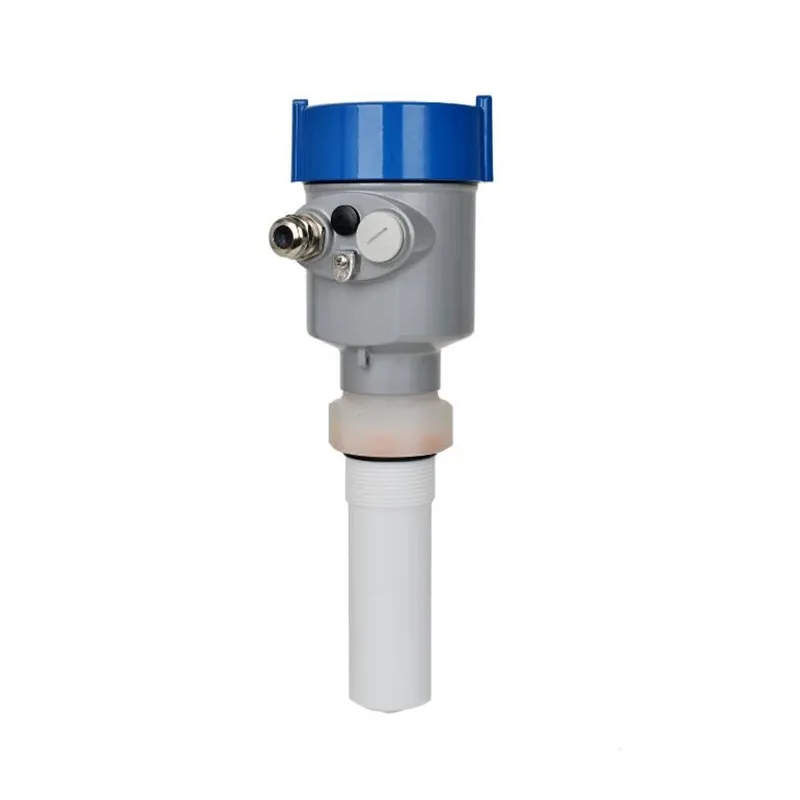

CHRD905

Типичные области применения: агрессивные жидкости

Диапазон измерения: 0–10 м

Диапазон частот: 26 ГГц

Точность измерения: ±3 мм

Температура среды: от -40°C до 130°C

Давление процесса: от -0,1 МПа до 0,3 МПа

Технологическое присоединение: резьбовое, фланцевое (опционально)

Степень защиты: IP67

Взрывозащита: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

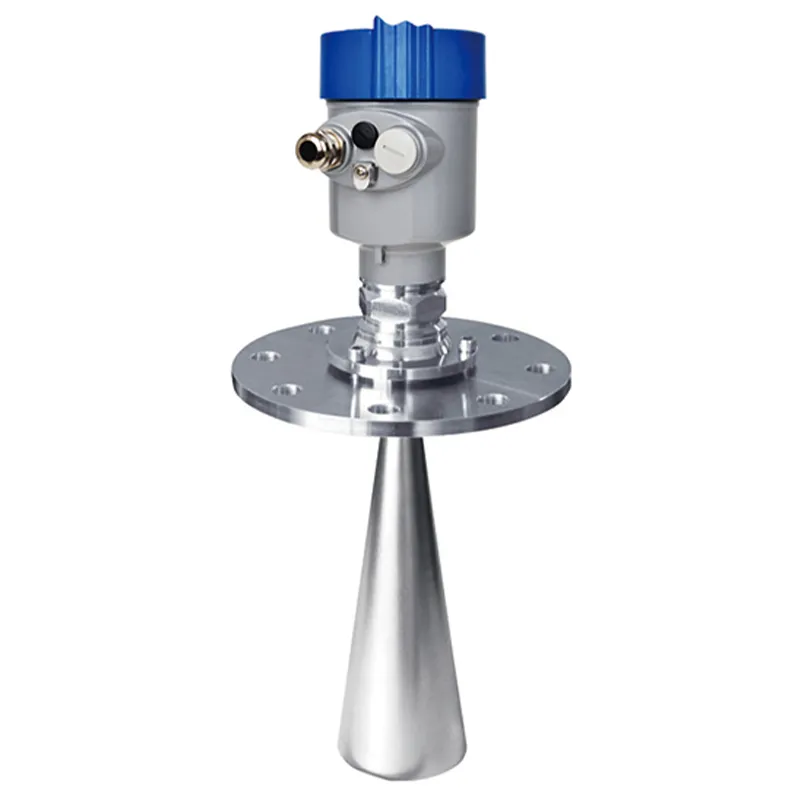

CHRD906

Типичные области применения: термостойкие, устойчивые к давлению и слабокоррозионные жидкости.

Диапазон измерения: 0–30 м

Диапазон частоты: 26 ГГц

Точность измерения: ±3 мм

Температура среды: от -40°C до 250°C

Давление процесса: от -0,1 МПа до 4,0 МПа

Технологическое присоединение: фланец, кронштейн (опционально)

Защита от проникновения: IP67

Степень взрывозащиты: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

CHRD907

Типичные области применения: резервуары для хранения санитарных жидкостей, высококоррозионные резервуары.

Диапазон измерений: 0–20 м

Диапазон частот: 26 ГГц

Точность измерений: ±3 мм

Температура среды: -40–130 °C

Давление процесса: -0,1–0,5 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Взрывозащита: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

CHRD908

Типичные области применения: твердые материалы, сильное запыление, зоны, склонные к кристаллизации и конденсации.

Диапазон измерений: 0–70 м

Диапазон частот: 26 ГГц

Точность измерений: ±10 мм

Температура среды: -40–250 °C

Давление процесса: -0,1–0,3 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Взрывозащита: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

CHRD909

Типичные области применения: резервуары для хранения, технологические резервуары и зоны, подверженные конденсации.

Диапазон измерений: 0–35 м

Диапазон частот: 26 ГГц

Точность измерений: ±3 мм

Температура среды: -40–250 °C

Давление процесса: -0,1–4,0 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Взрывозащита: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

CHRD910

Типичные области применения: твердые частицы и пыль

Диапазон измерений: 0–80 м

Диапазон частот: 26 ГГц

Точность измерений: ±10 мм

Температура среды: -40–130 °C

Давление процесса: -0,1–0,3 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Степень взрывозащиты: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

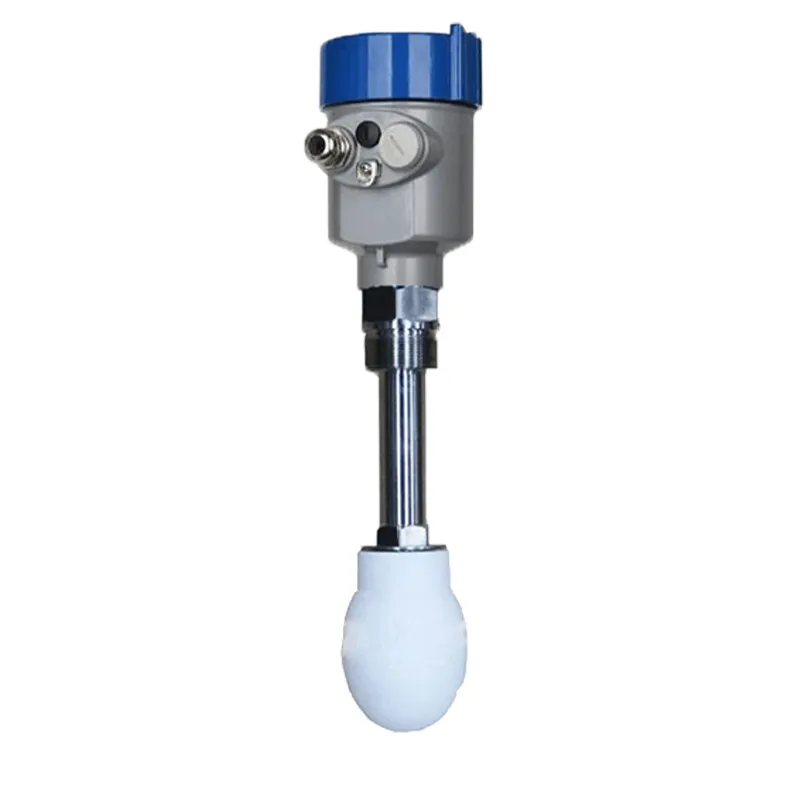

CHRD-PB

Типичные области применения: санитарные, склонные к кристаллизации, конденсации и коррозионные жидкости.

Диапазон измерения: 0–40 м

Диапазон частот: 26 ГГц

Погрешность: ±3 мм

Температура среды: -40–220 °C

Давление процесса: -0,1–2,0 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Взрывозащита: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

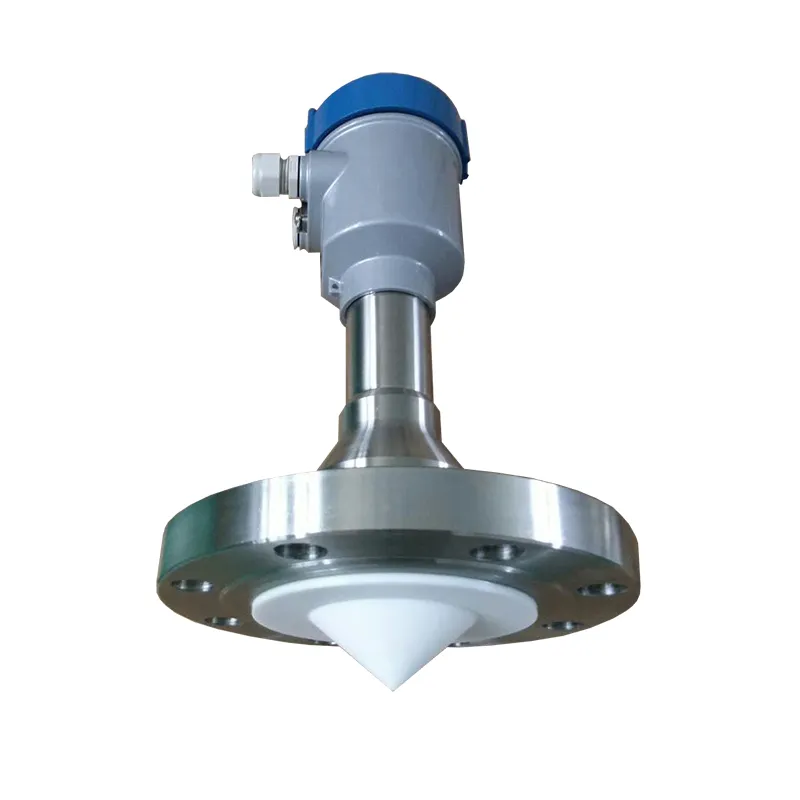

CHRD-FF

Типичные области применения: высококоррозионные жидкости

Диапазон измерения: 0–30 м

Диапазон частоты: 26 ГГц

Точность: ±3 мм

Температура среды: от -40°C до +130°C

Давление процесса: от -0,1 до 2,0 МПа

Технологическое присоединение: фланцевое (опционально)

Степень защиты: IP67

Степень взрывозащиты: Exia II CT6 (опционально)

Выходной сигнал: 4–20 мА/HART (двухпроводной/четырехпроводной); RS485/Modbus/беспроводной

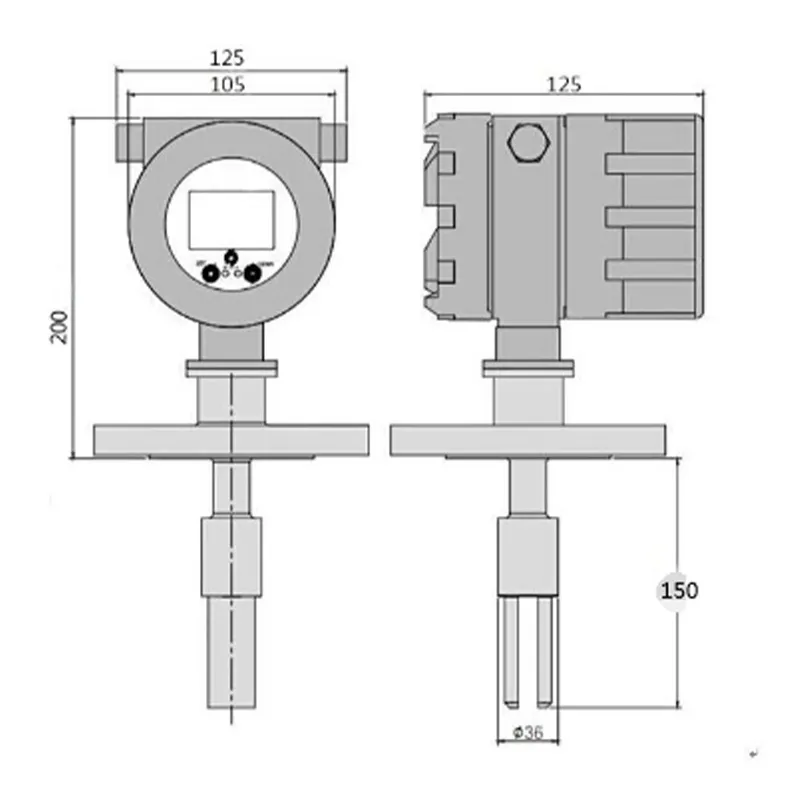

Размер корпуса

Способ подключения

Схема двухпроводной электропроводки 24 В

Четырехпроводная схема электропроводки 220 В показана ниже:

Схема подключения RS485/Modbus

Предыдущий Следующий

Продукция

Продукция

Как выбрать подходящий поточный плотномер?

Меры предосторожности при использовании вилкового плотномера в суровых условиях окружающей среды

Какие проблемы могут возникнуть при отсутствии обслуживания анализатора содержания кислорода на основе диоксида циркония?

Производитель денситометр объясняет причины неточности измерений денситометр и методы их устранения

Каковы причины неточных измерений плотномером?

Высокочастотный радарный уровнемер 26G

Описание

маркер

Обзор продукта

Принцип работы

Характеристики радарного уровня 26G:

Описание схемы

CHRD905

CHRD906

CHRD907

CHRD908

CHRD909

CHRD910

CHRD-PB

CHRD-FF

Размер корпуса

Способ подключения

связаться с нами

Сопутствующие популярные продукты

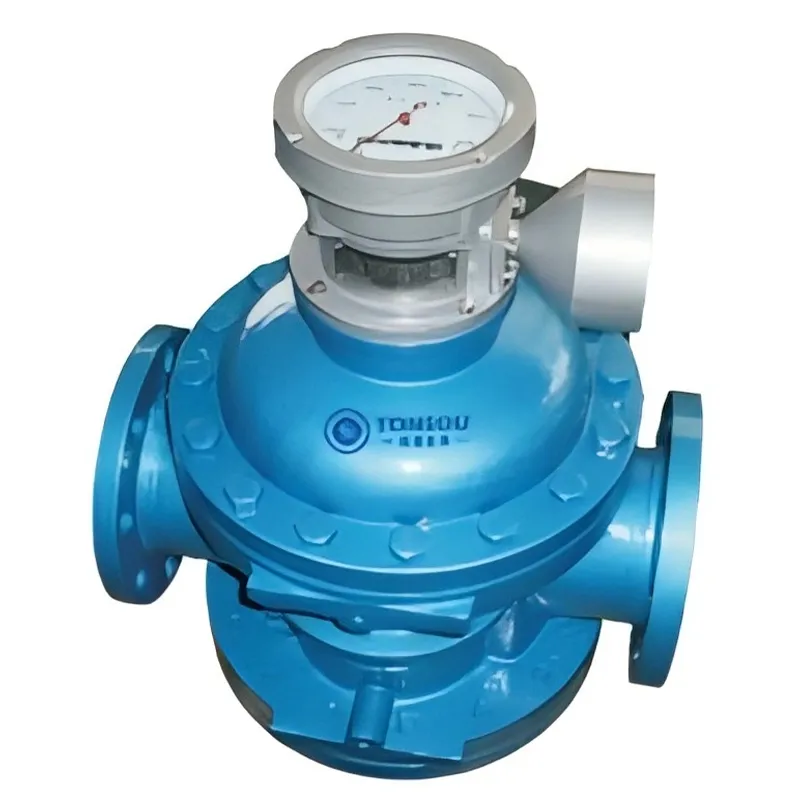

Двухроторный расходомер

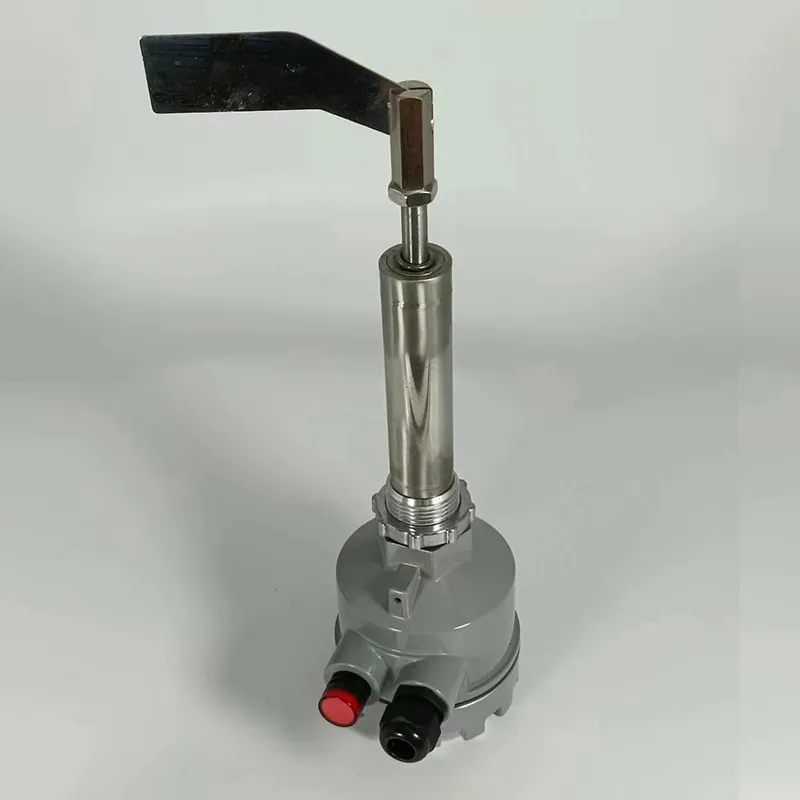

Поворотный лопастной датчик уровня

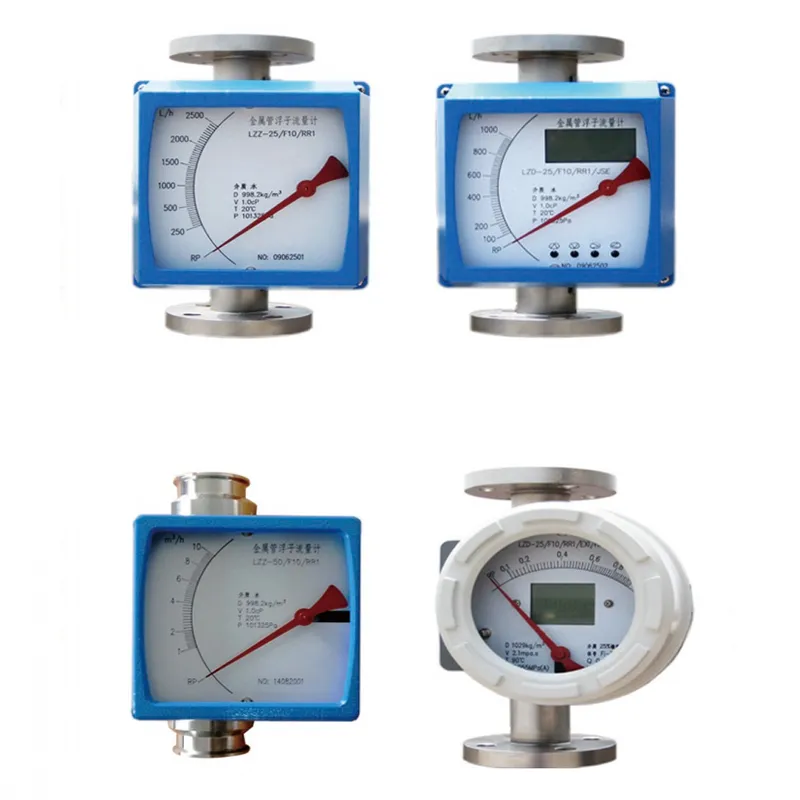

Поплавковый расходомер с металлической трубкой

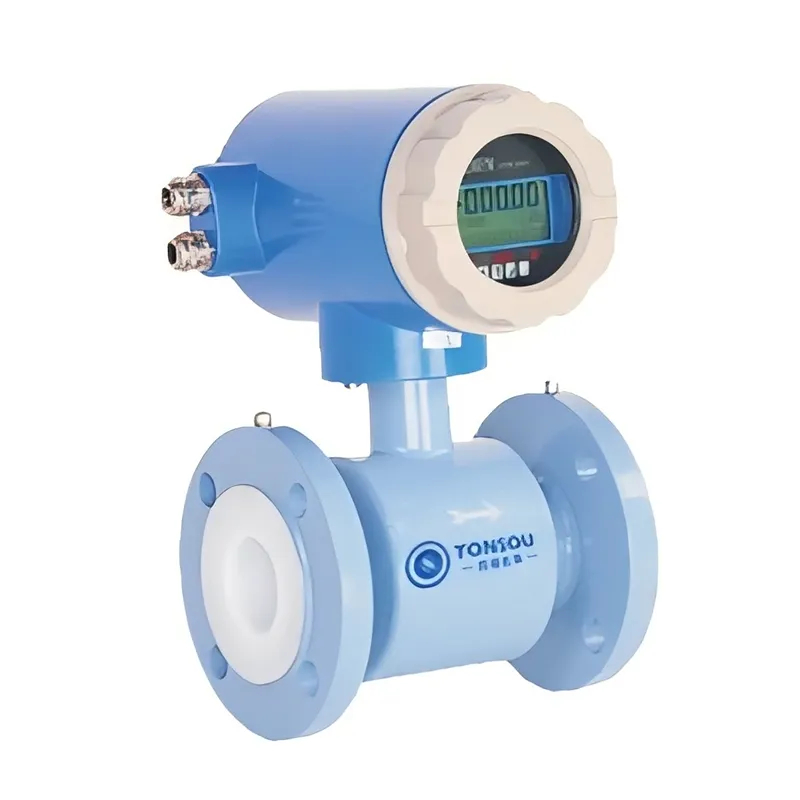

Электромагнитный расходомер

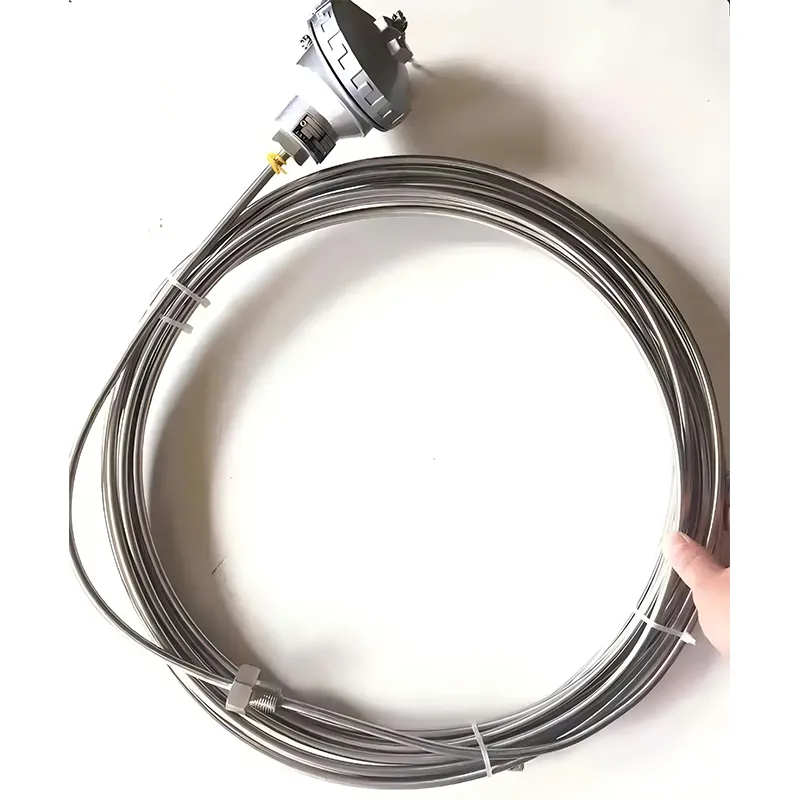

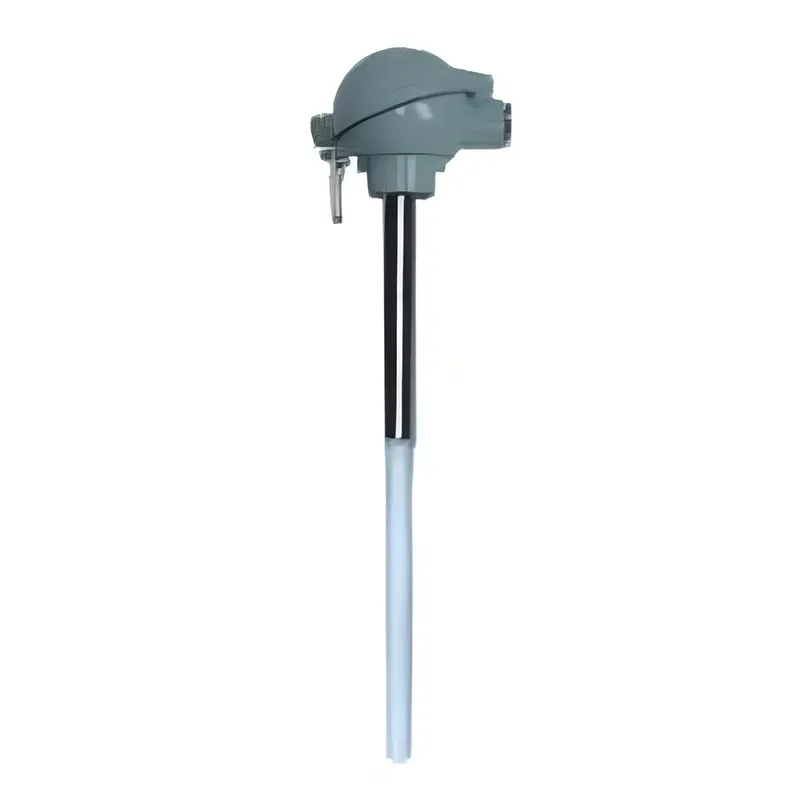

Нефиксированные термопары

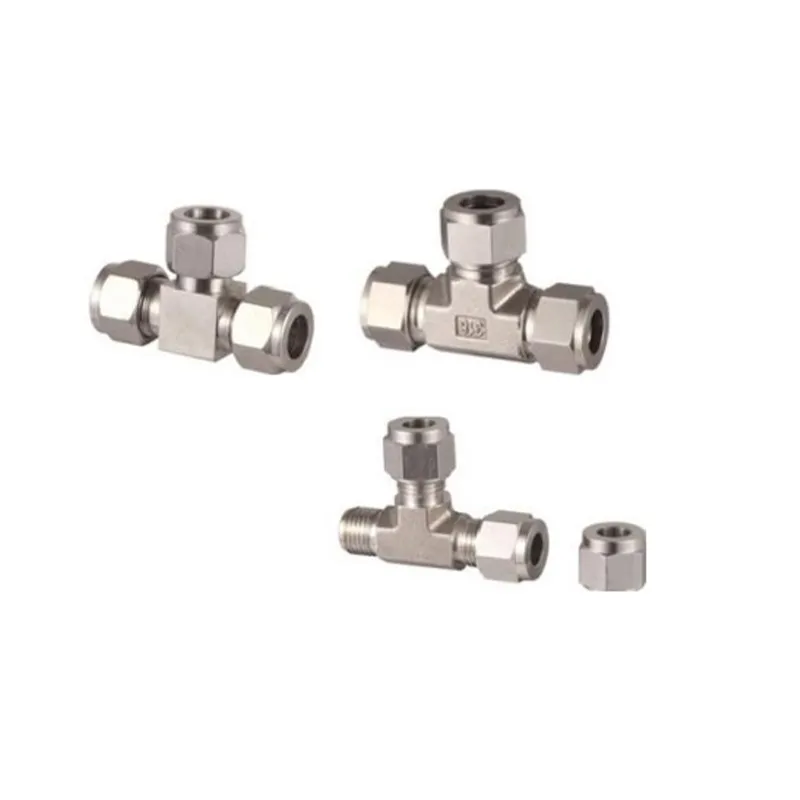

Стальные фитинги для труб

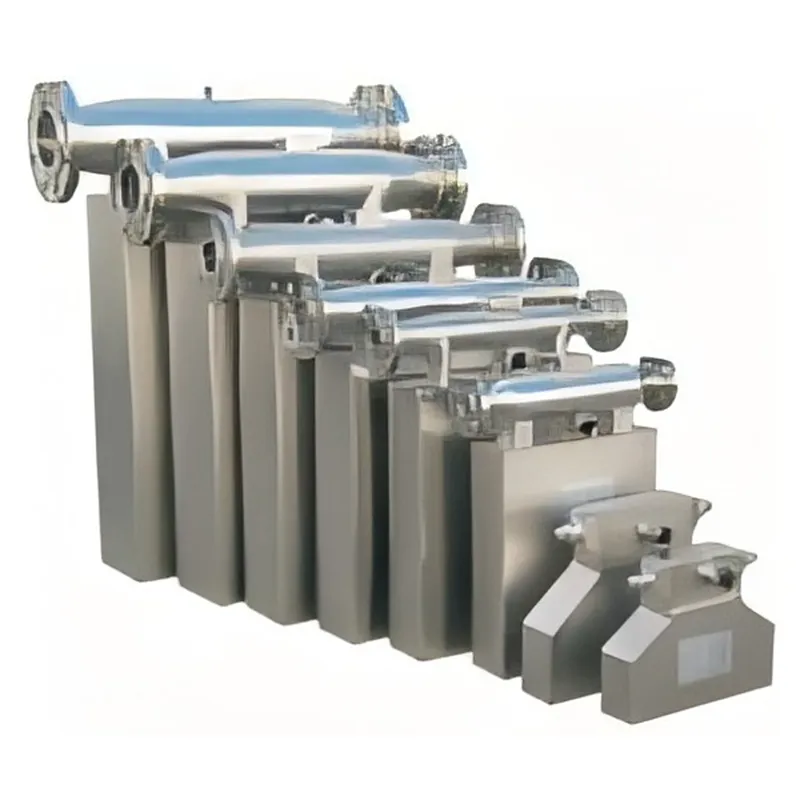

Массовый расходомер

Двухстрелочные манометры YZS-102

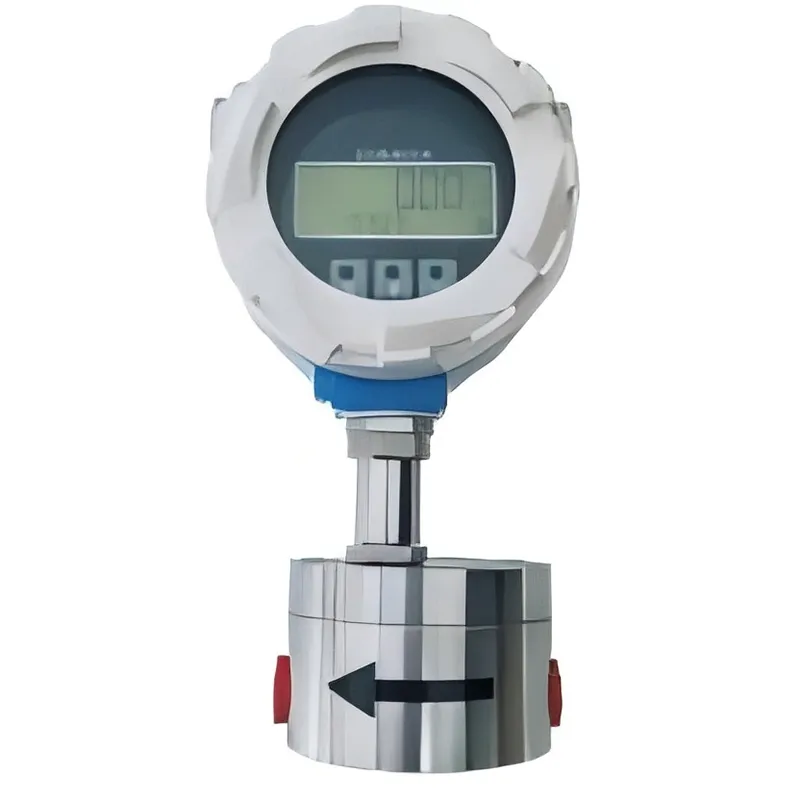

Микропроточный шестерёнчатый расходомер

Санитарный датчик давления CH-2188

Цифровые манометры серии YBS-100

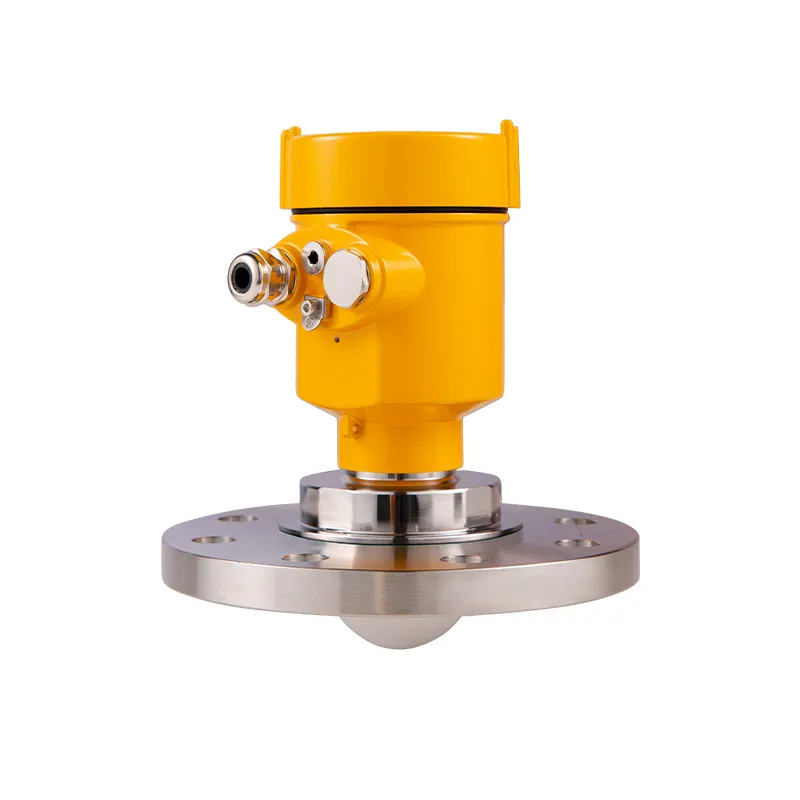

Радар непрерывного излучения с частотной модуляцией 76–81 ГГц

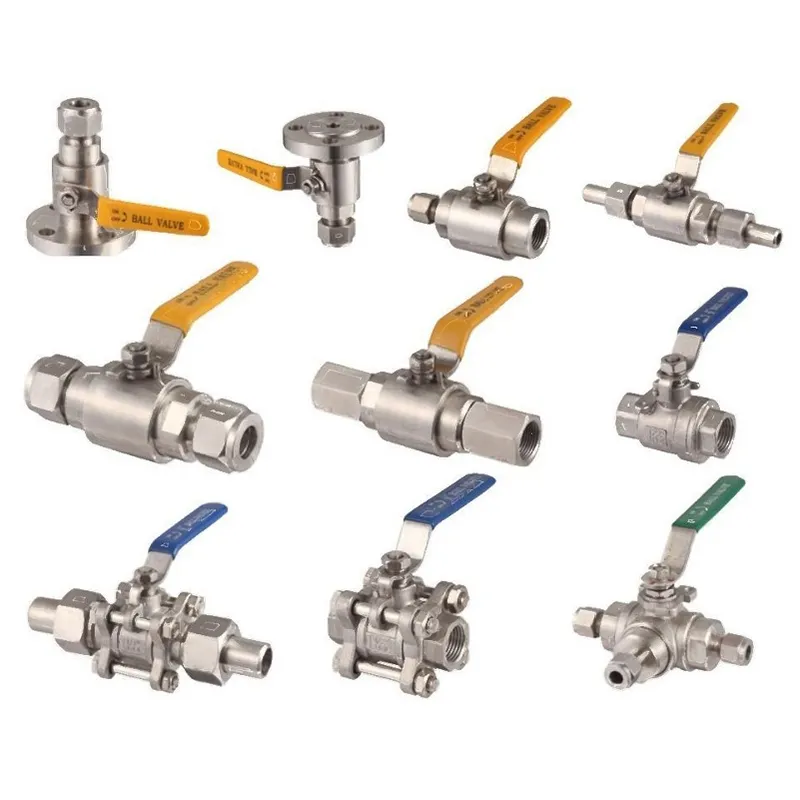

Шаровой кран измерительной линии

Датчик уровня жидкости CH-2188

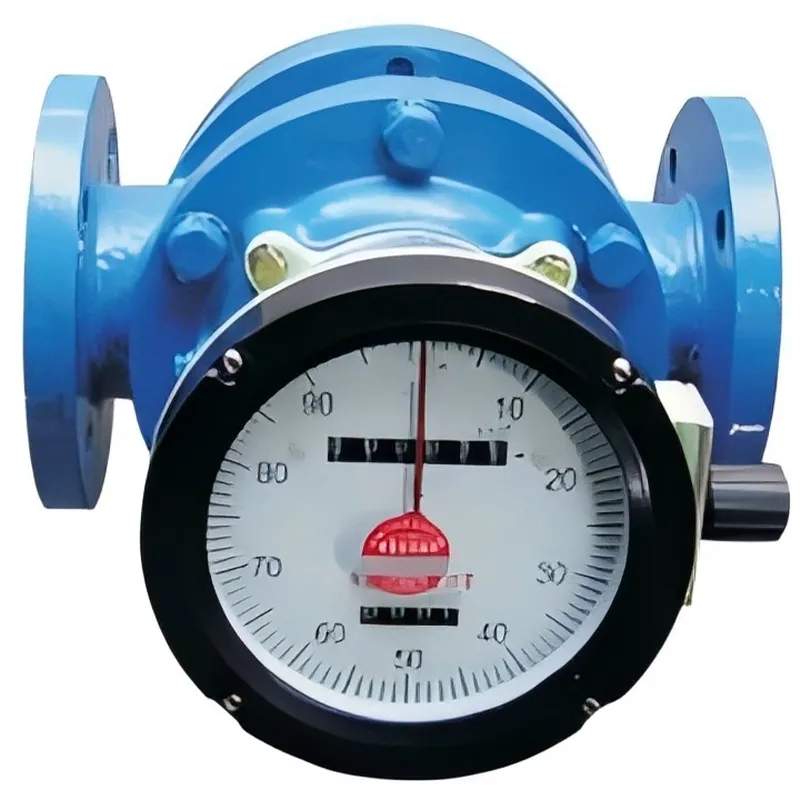

Роторно-зубчатый расходомер

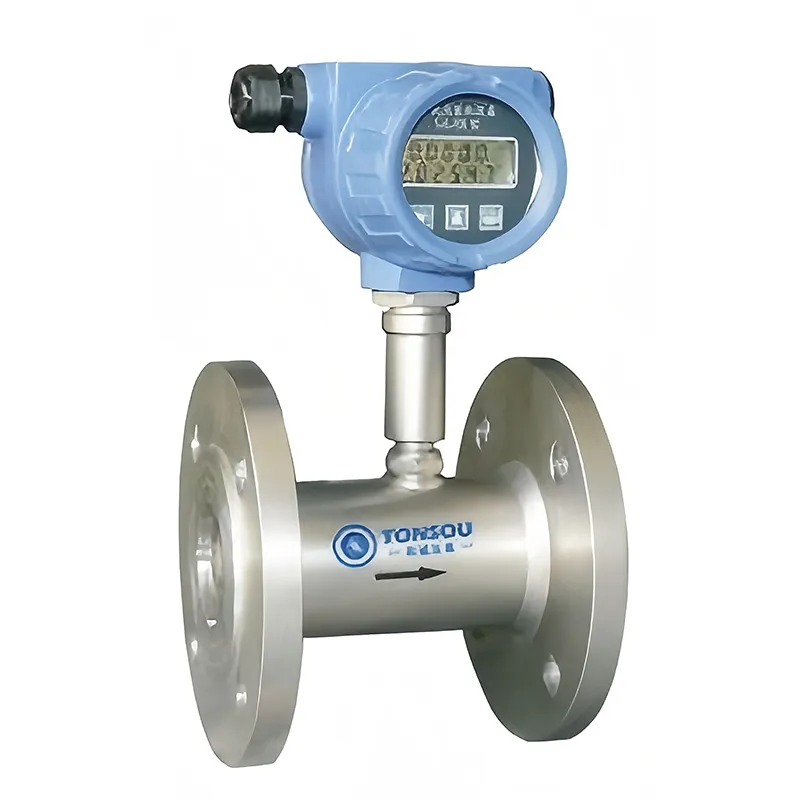

Турбинный расходомер
