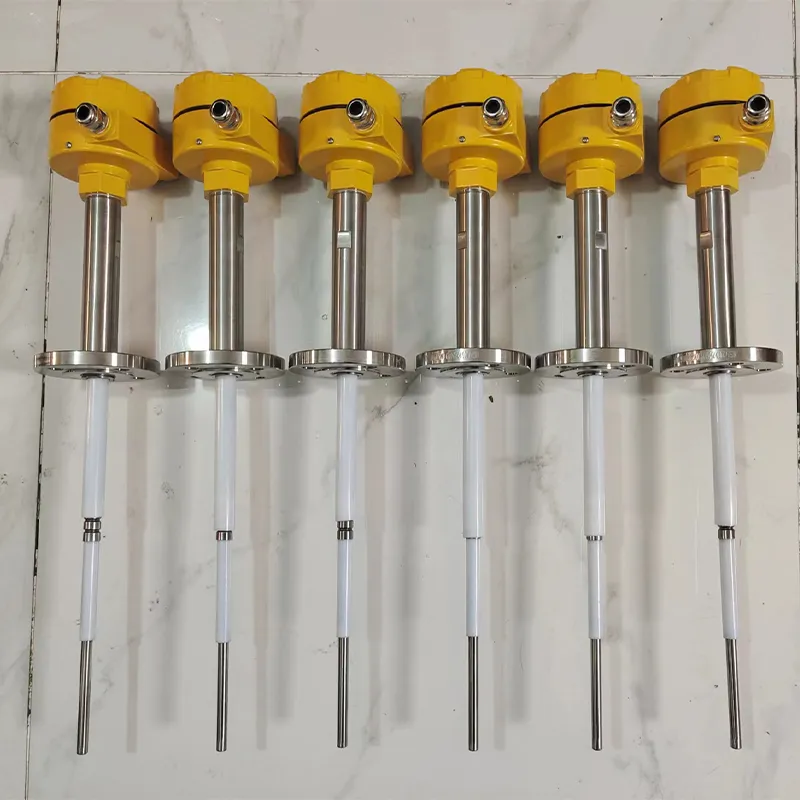

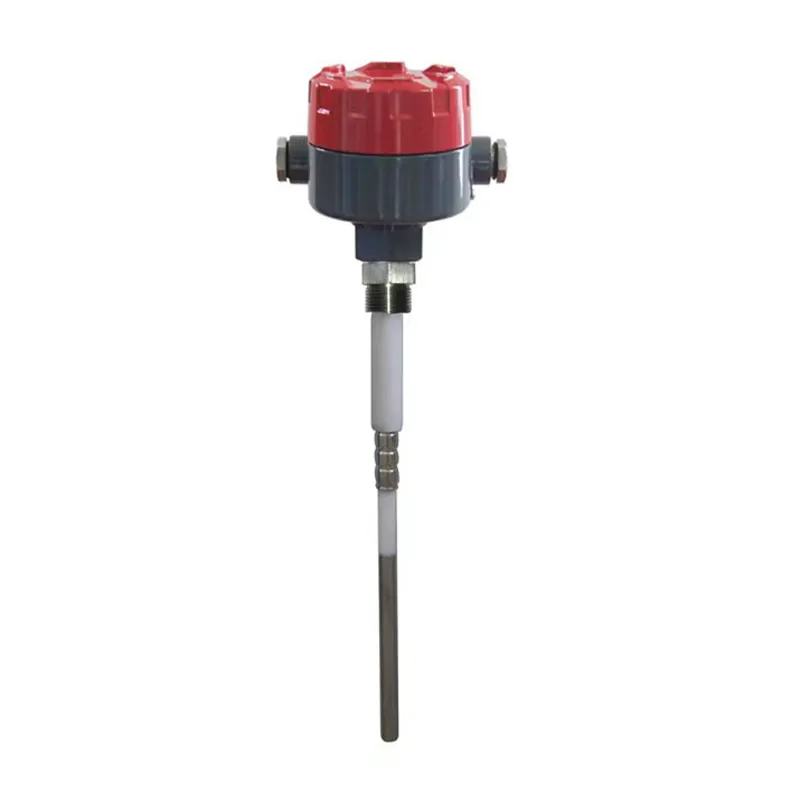

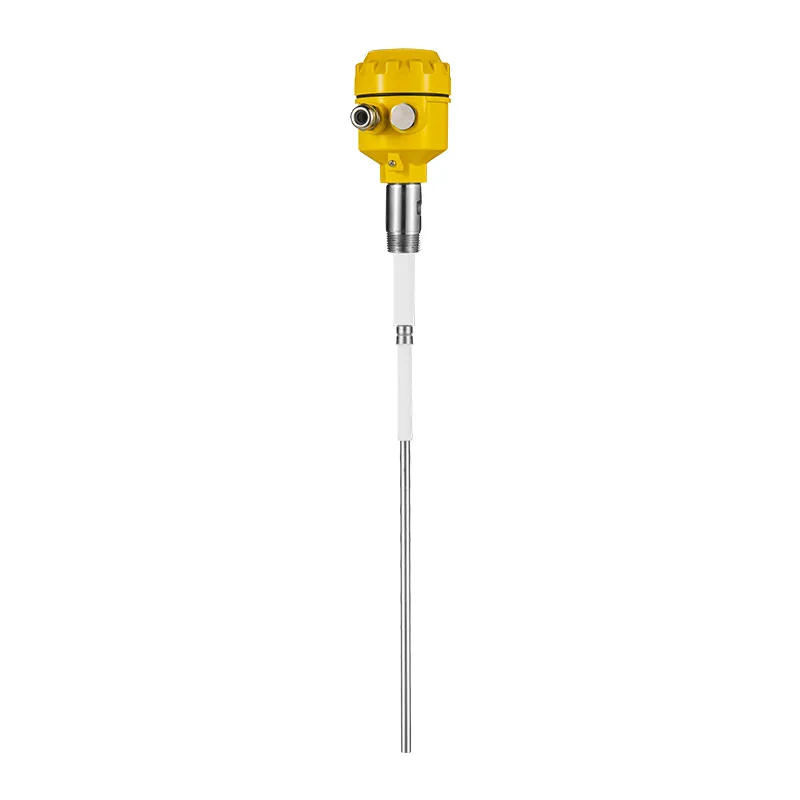

Переключатель радиочастотного пропускания

Обзор продукта Электронная схема модели SP использует схему антиприлипания для определения истинного уровня материала, одновременно устраняя влияние ложных сигналов уровня, вызванных налипанием материала на зонд или его налипанием. Основанный на принципе измерения уровня в силосе, модель SP м...

Отправить заявку



Описание

маркер

Обзор продукта

Электронная схема модели SP использует схему антиприлипания для определения истинного уровня материала, одновременно устраняя влияние ложных сигналов уровня, вызванных налипанием материала на зонд или его налипанием.

Основанный на принципе измерения уровня в силосе, модель SP может определять наличие (высокий уровень) или отсутствие (низкий уровень) материала в различных емкостях. Она может быть настроена на сигнализацию о высоком или низком уровне.

Модель SP может обнаруживать любые технологические материалы, такие как очищенная нефть, бензин и проводящие шламы.

Модель SP совместима с датчиками L86X. L863C — это датчик общего назначения, а L890C — плоский датчик. Также доступны датчики проволочного типа с тефлоновым покрытием и корпусом из нержавеющей стали. Они подходят для использования в условиях высоких температур и давления, с жидкостями, порошками, крупными твердыми частицами и коррозионными материалами.

Принцип измерения

Реле уровня радиочастотной проводимости работает на основе технологии измерения емкости радиочастотного (РЧ) сигнала. На зонд подается радиочастотный сигнал, который непрерывно анализирует окружающую среду для определения ее влияния. Поскольку все материалы имеют диэлектрическую проницаемость и отличаются по проводимости от воздуха, полное сопротивление, отражаемое небольшим сдвигом емкости, изменяется при контакте зонда с материалом. Поскольку зонд под напряжением и стенка сосуда образуют две обкладки конденсатора, изолятор зонда и окружающий воздух действуют как диэлектрик. При замене воздуха (с диэлектрической проницаемостью 1,0) любым другим материалом (с диэлектрической проницаемостью больше 1) эффект емкости усиливается, тем самым изменяя импеданс системы. Это изменение емкости приводит к изменению импеданса. Этот эффект измеряется схемой и сравнивается с опорным значением, установленным настройкой чувствительности (схемой).

Правильная настройка чувствительности реле уровня радиочастотной проводимости влияет на корректное изменение выходного сигнала датчика. Схема Null-KoTe™ зонда позволяет измерительной схеме игнорировать накопление материала на зонде, что в противном случае могло бы вызвать проблемы с чувствительностью. Схема Null-KoTe™ возбуждается тем же радиочастотным потенциалом, что и чувствительный элемент. Поскольку ток не может течь с тем же потенциалом, схема Null-KoTe™ блокирует ток, который обычно протекает от зонда под напряжением через накопление материала к стенке сосуда. Это позволяет измерять материал, окружающий зонд под напряжением, а не накопленный материал.

Особенности конструкции

Универсальность: Применимо к различным проводящим и непроводящим средам, таким как жидкости, вязкие материалы, гранулы, порошки и летучая зола;

Защита от прилипания: Запатентованная схема защиты от прилипания исключает ложные сигналы, вызванные адгезией материала;

Съемный зонд: Контроллер не соединяется с зондом кабелями, что позволяет снимать и заменять контроллер для ремонта в любое время, не влияя на поток материала;

Устойчивость к высоким и низким температурам: подходит для эксплуатации в диапазоне температур от -184°C до 280°C, для более высоких температур доступны керамические датчики;

Выход: используется двухполюсный двухпозиционный релейный выход. Индикатор состояния отображает состояние выхода и имеет функцию задержки от 0 до 30 секунд.

CHSP

Типичные области применения: Сигнализация неисправности, верхний и нижний предел, настраиваемая в полевых условиях.
Стандарт корпуса: литой алюминий.
Материал датчика: нержавеющая сталь 304/316, ПТФЭ (опционально).
Рабочая температура: от -184°C до +260°C (керамический датчик для температур ≥260°C).
Давление процесса: от 0 до 2 МПа (настраивается для температур ≥2 МПа).
Релейный выход: двухполюсный, двухпозиционный, 10 А, 115 В переменного тока или 26 В постоянного тока (резистивный), или 5 А, 220 В переменного тока.
Источник питания: 120/220 В переменного тока, 50-60 Гц; 24 В постоянного тока (опционально)
Технологическое присоединение: фланцевое, резьбовое (опционально)
Длина зонда: 500 мм (опционально, настраивается)
Потребляемая мощность: 3 Вт
Время задержки: от 0 до 30 секунд, регулируемое (открыто или закрыто)
Чувствительность: от 0,5 пФ до 750 пФ
Электрический интерфейс: M20*1,5
Защита от сбоя питания: нормально открытый или нормально закрытый, переключаемый в полевых условиях
