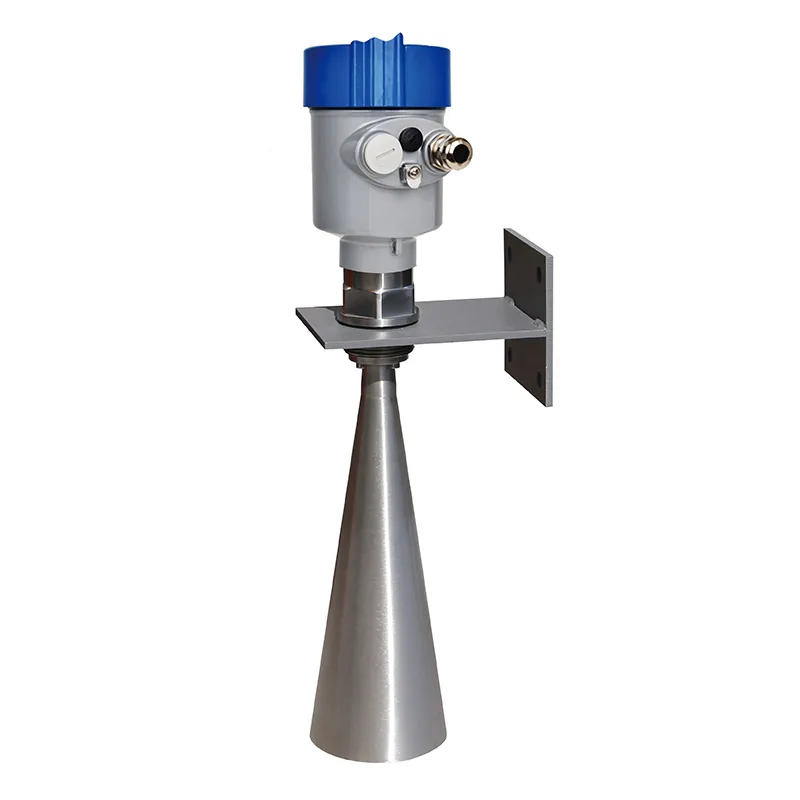

Обзор продукта Антенна радарного уровнемера излучает узкий микроволновый импульс. Этот импульс распространяется в пространстве со скоростью света. При достижении поверхности измеряемой среды часть его энергии отражается и принимается той же антенной. Временной интервал между переданным и приня...
Антенна радарного уровнемера излучает узкий микроволновый импульс. Этот импульс распространяется в пространстве со скоростью света. При достижении поверхности измеряемой среды часть его энергии отражается и принимается той же антенной. Временной интервал между переданным и принятым импульсами пропорционален расстоянию между антенной и измеряемой поверхностью. Из-за чрезвычайно высокой скорости распространения электромагнитных волн временной интервал между переданным и принятым импульсами очень мал (порядка наносекунд), что затрудняет его определение. Радарный уровнемер серии 90X 26G использует уникальную технологию демодуляции для точного определения временного интервала между переданным и принятым импульсами, тем самым позволяя дополнительно рассчитать расстояние между антенной и измеряемой поверхностью.
Рекомендуемый отраслью радарный уровнемер использует частоту передачи 26 ГГц, что обеспечивает:
Малый угол луча, концентрированную энергию и улучшенные характеристики помехоустойчивости, что значительно повышает точность и надежность измерений;
Небольшой размер антенны, что обеспечивает простоту установки и защиту с помощью пылезащитных кожухов и других устройств защиты антенны;
Небольшой вес (около 1 кг) для простоты установки;
Диапазон измерения до 70 метров, что позволяет измерять уровень воды в больших резервуарах;
Несколько интерфейсов выходных цепей, совместимых с системами сбора данных;
Работая в импульсном режиме, радарный уровнемер излучает чрезвычайно низкий уровень мощности, безопасный как для человека, так и для окружающей среды.
Типичные области применения: реки, озера и мелководья.
Диапазон измерения: 30 метров.
Присоединение к процессу: фланец, кронштейн (опционально).
Температура процесса: от -40°C до 100°C.
Давление процесса: атмосферное.
Погрешность: ±3 мм.
Источник питания: постоянный ток (6-24 В)/4-проводной.
Диапазон частот: 26 ГГц.
Степень защиты: IP67/IP65.
Степень взрывозащиты: Exia II CT6 (опционально).
Выходной сигнал: 4...20 мА/HART (двух-/четырехпроводной); RS485/Modbus/беспроводной.
Типичные области применения: реки, озера и мелководья.
Диапазон измерения: 80 метров.
Присоединение к процессу: фланец, кронштейн (опционально).
Температура процесса: от -40°C до 100°C.
Давление процесса: атмосферное.
Погрешность: ±3 мм.
Источник питания: постоянный ток (6-24 В)/4-проводной.
Диапазон частот: 26 ГГц.
Степень защиты: IP67/IP65.
Степень взрывозащиты: Exia II CT6 (опционально).
Выходной сигнал: 4...20 мА/HART (двух-/четырехпроводной);
RS485/Modbus/беспроводной.
Схема электропитания солнечной панели:
Примечание: При передаче СВЧ-импульсов антенна радара имеет определённый угол раскрытия. Между нижним краем антенны и поверхностью измеряемой среды, а также в области излучения передаваемого СВЧ-луча не должно быть никаких препятствий.
Питание от солнечных панелей и беспроводная связь 4G решают проблему сложной наружной проводки. Доступно везде, где есть сигнал сотовой связи.
